SRS・SRL

RoHS
電流検出用面実装抵抗器 SRS・SRL

PDF ダウンロード SRS1A.SRL-Series.pdf (446KB)


特徴 Features

  1. 低抵抗値のため電流検出に最適です。
  2. 抵抗温度特性に優れた抵抗器です。
  3. 搭載性が良く、耐衝撃性に優れています。
  4. 残留インダクタンスが小さく、高周波特性に優れています。
  5. 50mΩ~100mΩの抵抗値範囲では抵抗温度係数±50×10-6/℃以内です。
  6. 抵抗値許容差はD(±0.5%)から製作出来ます。
  7. 高精度の電流検出用途にSRFタイプ(4端子)もご用意しております。

用途 Applications

  1. 車載/インバーター/バッテリー
  2. 無停電電源装置(UPS)/電動工具
  3. その他:モータードライブ制御などの各種電流検出回路

定格・寸法   Rating&Dimensions

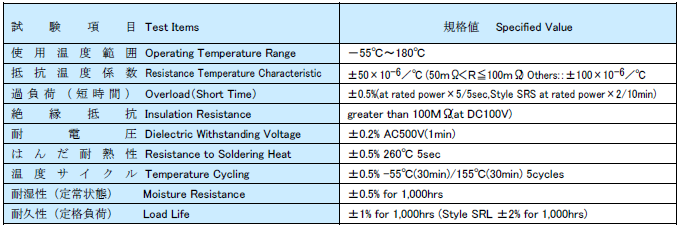

特性 Characteristics

負荷電力軽減曲線 Derating curve

表面温度上昇曲線 Heat rise curve


お客様の課題に合わせてご提案します。お気軽にご相談ください。
